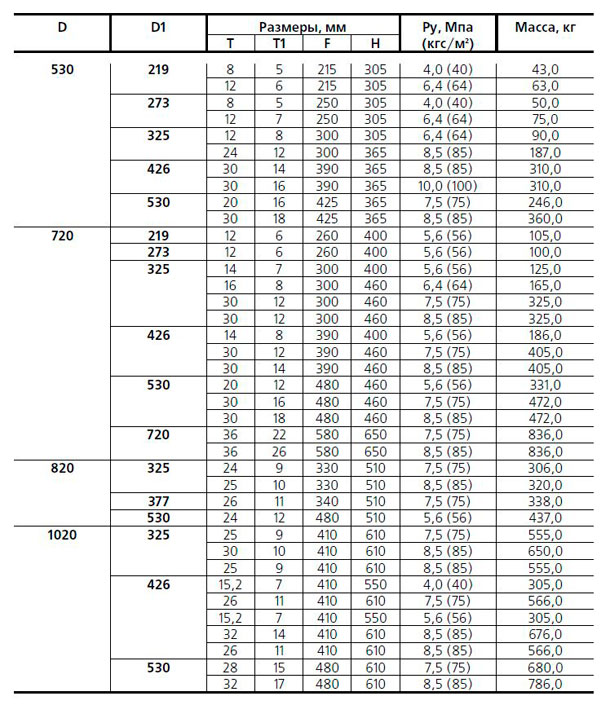

Краткая техническая характеристика:
Рабочее давление, (Рр) |
От 530 |
до 1020 и более |
≤ 10,0 МПа |
≤ 4,0 МПа |
|

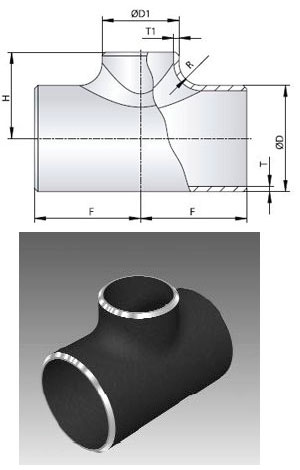

Наружный диаметр,D х D1 |
От 530х219 до 1420х1420 мм |
|
Температура, t° C |
при монтаже |
при эксплуатации |
до –60° C |
до –40° C |
|
Материал |
20, 09Г2С |
Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.
Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.
Пример условного обозначения тройника штампосварного с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:
Тройник ТШС 1020(16)7,50,6У ТУ 10248895
