Тройник стальной - это соединительная деталь, которая применяется для изготовления конструкций трубопровода. Тройник стальной имеет три присоединительных патрубка, что позволяет крепить к основной магистрали боковые трубные ответвления и распределять по трубопроводу проходящие по нему технологические потоки. Кроме ответвлений, тройники могут обеспечить легкий монтаж приборов и оборудования в трубопровод.
Необходимость применения стальных тройников обусловлена их прочностью и стойкостью к высоким температурам и коррозии, что необходимо при монтаже как ответственных трубопроводов, которые предназначены для транспортировки пара, химических и нефтепродуктов, так и трубопроводов холодного и горячего водоснабжения.
Для производства тройников стальных применяются углеродистые, низколегированные и высоколегированные стали. Их использование определяется техническими требованиями к эксплуатационным характеристикам тройников стальных. Например, при обязательности высокого уровня коррозионной стойкости и устойчивости к агрессивной среде, или высоких требованиях (в атомной или пищевой промышленности) к чистоте продукта – следует применять тройники стальные из марок стали, обладающих устойчивостью к коррозии, таких, как 12Х18Н10Т, 15Х15М, 10Х17Н13М2Т.

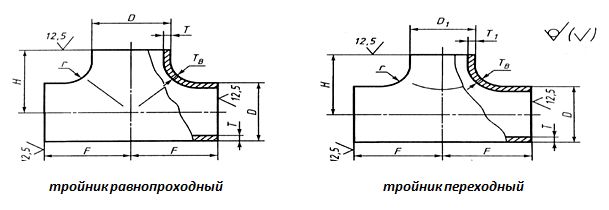

Тройники стальные могут быть равнопроходными (все три присоединительных отверстия и корпуса, и штуцера, имеют одинаковый диаметр) и переходными (присоединительные отверстия корпуса и штуцера имеют разный диаметр).

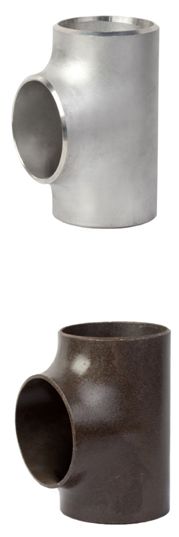

По способу изготовления различают тройники стальные штампованные и штампосварные (из трубы), сварные (из листа) и точеные (из поковки).
Предлагаемые нами тройники стальные отвечают самым высоким требованиям по качеству, изготовлены и испытаны в полном соответствии с нормативно-технологической документацией (ГОСТ).

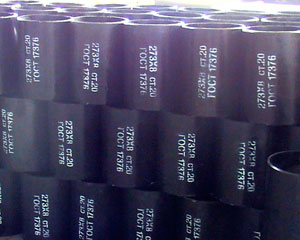

Тройник стальной штампованный бесшовный ГОСТ 17376- 2001
Краткая техническая характеристика:
Условное давление, PN (Ру), МПа |
до 16 |
Наружный диаметр, D, мм |
45-426 |
Температура, t°C |
от минус 70° до плюс 450° |
Материал |
Ст.20, 09Г2С, 12Х18Н10Т (по геометрии ГОСТ) |
Стандарт устанавливает общие технические условия на бесшовные приварные тройники стальные ГОСТ 17376 2001 (равнопроходные и переходные) из углеродистой и легированной стали.
Тройник стальной ГОСТ 17376 2001 применяются для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 160 МПа и температуре от -70°С до +450°С.
Условия применения (эксплуатации) тройников ГОСТ 17376 2001 устанавливают на основе результатов расчетов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу веществ и окружающей среды.
Диаметр стальных тройников ГОСТ 17376 2001 исполнения 2 от 45 до 426 мм.
Пример условного обозначения равнопроходного тройника ГОСТ 17376 2001 исполнения 2, диаметр 76 мм, Т=7 мм из стали 20:
Тройник 76х7 ГОСТ 17376-01
То же из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76х7 09Г2С ГОСТ 17376-01..
D |
T |
D1 |
T1 |
F |
H |
r, не менее |
Масса, кг |
45 |
2,5 4,0 5,0 |
---
|
---
|
40 |
40 |
5 |
0,3 0,4 0,4 |
57 |
3,0 4,0 5,0 |
45 |
2,5 3,0 4,0 |
50 |
45 |
5 |
0,4 0,6 0,7 |
3,0 4,0 5,0 |
--- |
--- |
0,4 0,6 0,7 |
||||
76 |
3,5 6,0 7,0 |
45 |
2,5 4,0 5,0 |
65 |
60 |
5 |
0,8 1,4 1,6 |
3,5 6,0 7,0 |
57 |
3,0 5,0 5,5 |
0,8 1,4 1,6 |
||||
3,5 6,0 7,0 |
--- |
--- |
0,8 1,4 1,6 |
||||
89 |
3,5 6,0 8,0 |
57 |
3,0 4,0 5,5 |
80 |
70 |
5 |
1,5 2,0 2,7 |
3,5 6,0 8,0 |
76 |
3,5 6,0 7,0 |
1,5 2,0 2,7 |
||||
3,5 6,0 8,0 |
--- |
--- |
1,5 2,0 2,7 |
||||
108 |
4,0 6,0 8,0 9,0 |
76 |
3,5 5,0 6,0 7,0 |
100 |
80 |
5 |
2,2 3,3 4,5 4,9 |
4,0 6,0 8,0 9,0 |
89 |
4,0 5,0 6,0 7,0 |
2,2 3,3 4,5 4,9 |
||||
4,0 6,0 8,0 9,0 |
--- |
--- |
2,2 3,3 4,5 4,9 |
||||
133 |
4,0 6,0 8,0 10,0 12,0 |
89 |
3,5 5,0 6,0 8,0 9,0 |
110 |
95 |
6
6 |
2,9 4,1 5,9 6,8 8,0 |
4,0 6,0 8,0 10,0 12,0 |
108 |
4,0 5,0 6,0 9,0 10,0 |
2,9 4,1 5,9 6,8 8,0 |
||||
|
4,0 6,0 8,0 10,0 12,0 |
--- |
--- |
|
|
|
2,9 4,1 5,9 6,8 8,0 |
159 |
4,5 6,0 8,0 10,0 12,0 |
108 |
4,0 5,0 6,0 9,0 10,0 |
130 |
110 |
8 |
4,8 6,6 9,0 10,1 12,2 |
4,5 6,0 8,0 10,0 12,0 |
133 |
4,0 5,0 6,0 9,0 10,0 |
4,8 6,6 9,0 10,1 12,2 |
||||
4,5 6,0 8,0 10,0 12,0 |
--- |
--- |
4,8 6,6 9,0 10,1 12,2 |
||||
219 |
6,0 8,0 10,0 12,0 16,0 |
133 |
5,0 6,0 8,0 10,0 12,0 |
160 |
140 |
10 |
10,2 13,8 16,8 19,9 26,6 |
6,0 8,0 10,0 12,0 16,0 |
159 |
6,0 6,0 8,0 11,0 12,0 |
10,2 13,8 16,8 19,9 26,6 |
||||
6,0 8,0 10,0 12,0 16,0 |
--- |
--- |
10,2 13,8 16,8 19,9 26,6 |
||||
273 |
7,0 10,0 12,0 16,0 18,0 |
159 |
4,5 6,0 8,0 11,0 12,0 |
190 |
175 |
12
12 |
18,4 26,0 31,2 41,6 46,8 |
7,0 10,0 12,0 16,0 18,0 |
219 |
6,0 8,0 10,0 12,0 16,0 |
18,4 26,0 31,2 41,6 46,8 |
||||
7,0 10,0 12,0 16,0 18,0 |
--- |
--- |
18,4 26,0 31,2 41,6 46,8 |
||||
325 |
8,0 10,0 12,0 16,0 22,0 |
219 |
6,0 8,0 10,0 12,0 16,0 |
190 |
175 |
15 |
27,4 34,2 41,1 54,8 75,3 |
8,0 10,0 12,0 16,0 22,0 |
273 |
7,0 10,0 12,0 16,0 18,0 |
27,4 34,2 41,1 54,8 75,3 |
||||
8,0 10,0 12,0 16,0 22,0 |
--- |
--- |
27,4 34,2 41,1 54,8 75,3 |
||||
377 |
10,0 12,0 16,0 20,0 |
273 |
7,0 10,0 12,0 16,0 |
240 |
|
15 |
46,0 55,2 73,6 92,0 |
10,0 12,0 16,0 20,0 |
325 |
8,0 10,0 16,0 18,0 |
46,0 55,2 73,6 92,0 |
||||
10,0 12,0 16,0 20,0 |
--- |
--- |
46,0 55,2 73,6 92,0 |
||||
426 |
10,0 12,0 16,0 18,0 |
325 |
8,0 10,0 12,0 16,0 |
270 |
250 |
18 |
55,5 66,6 88,8 100,0 |
10,0 12,0 16,0 18,0 |
377 |
10,0 12,0 16,0 18,0 |
55,5 66,6 88,8 100,0 |
||||
10,0 12,0 16,0 18,0 |
--- |
--- |
55,5 66,6 88,8 100,0 |
![]() |
