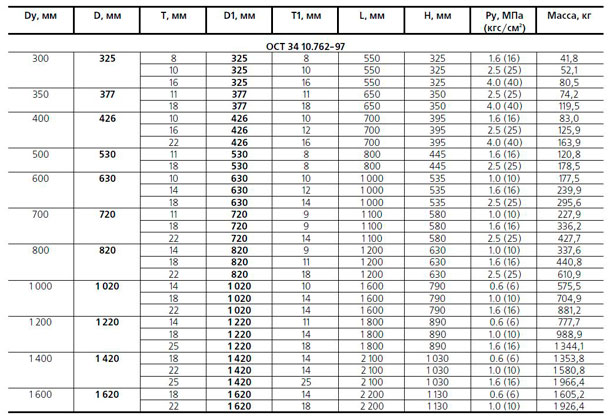

Краткая техническая характеристика:
Условное давление, PN (Ру) |
до 4,0 МПа |
Наружный диаметр, D |
325–1620 мм |
Температура, t°C |
до плюс 425° |
Материал |
Ст3сп, 20, 09Г2С |

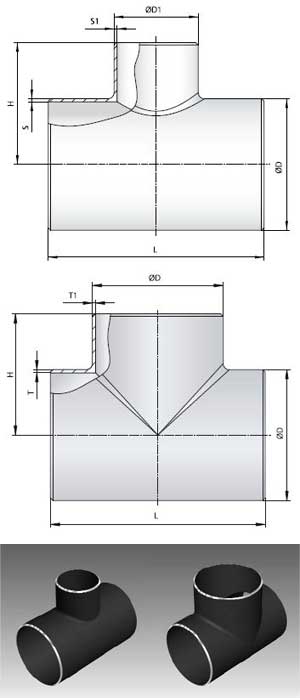

Сварные равнопроходные (переходные) тройники из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.
Допускается применение сварных равнопроходных (переходных) тройников для изготовления трубопроводов по СНиП 3.05.0584, утвержденным Госстроем.
Допускается применение сварных равнопроходных (переходных) тройников на Ру до 2,5 МПа при Т до 200° С и Ру до 2,2 МПа при Т до 425° С.
Пример условного обозначения сварного равнопроходного (переходного) тройника диаметром 530 мм и толщиной стенки корпуса 12 мм и штуцера 10 мм на условное давление Ру = 2,5 МПа:
Тройник ТС 530х12/102,5 ОСТ 34 10.76297
Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 530 мм и толщиной стенки 10 мм для трубопровода с условным проходом 500 мм:
Штуцер 530х10500 ОСТ 34 10.76297
Пример условного обозначения сварного переходного тройника диаметром корпуса 820 мм с толщиной стенки 14 мм и с диаметром штуцера 219 мм с толщиной стенки 7 мм на Ру = 2,5 МПа:
Тройник ТС 820х14219х72,5 ОСТ 34 10.76297
Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 219 мм с толщиной стенки 7 мм для трубопровода с условным проходом 800 мм:
Штуцер 219х7800 ОСТ 334 10.76297
