Краткая техническая характеристика:
Условное давление, PN (Ру) |
до 2,5 МПа |
Наружный диаметр, Dн |
325–1620 мм |
Температура, t° |
Минус 30° С до плюс 300° С |
Материал |
Ст3сп, 20, 09Г2С, 17Г1С |

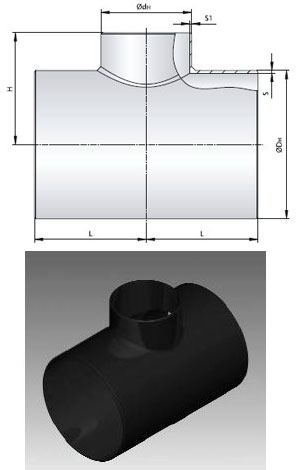

Тройники сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются «Правила» Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.
Стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ≤ 2,5 МПа.
Пример условного обозначения равнопроходного тройника Dн=820 мм, S=16 мм из ст.ВСт3СП:
Тройник ТС 820х16 ВСТ3СП ОСТ 362477
Пример условного обозначения переходного тройника Dн=820 мм, dн=530 мм, S1=10 мм и S2=7 мм из ст.ВСт3СП:
Тройник ТС 820х10530х7 ВСт3СП ОСТ 362477.
